产品优势

高效智能 自动加工

1、本生产线由上料机、除尘机、五轴全自动喷漆机、流平干燥机、UV干燥机和输送机各一台组成。

2、生产线设有上料运送除尘、油漆干燥设备，大大缩短油漆干燥周期，提高工作效率。

3、整线采用流水式自动喷涂生产线，喷涂干燥一体化解决方案，实现高质量、高效的批量生产。

4、运行原理是规则的工件或是不规则的工件，通过专用上料机，输送到除尘机进行粉尘清除，然后进行尺寸扫描，通过数控系统计算，得到喷涂轨迹进行喷涂。喷涂完成后进入到流平干燥机。

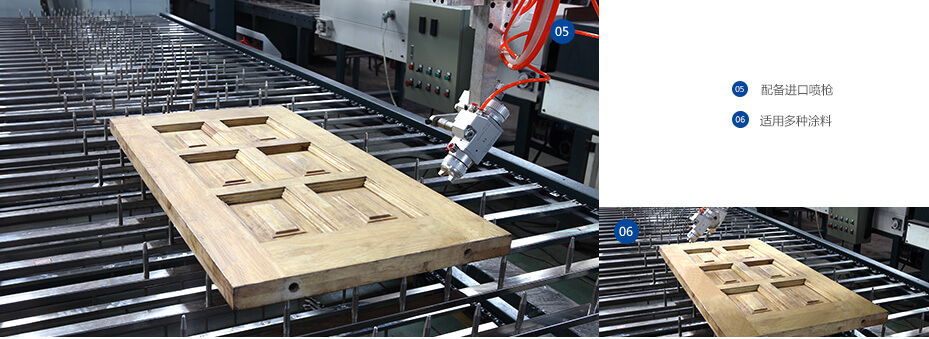

5、喷涂设备采用了一组五轴喷涂系统，通过进口控制系统，控制伺服系统。驱动五轴喷涂装置，实现高速平稳精准喷涂，保证了喷涂的效率和高质量的效果，有效地实现了生产线的连续喷涂。

6、喷漆机进料口配备光幕扫描系统，用于扫描工件的形状和尺寸，能精确地将工件的信号传送到CPU控制器，并控制喷漆机的喷涂工作， 节省油漆用量。

应用范围

适用各类板式家具、办公家具、橱柜门、浴室柜、展柜、门窗、装饰板、塑料板、铝塑板、玻璃、仿大理石、不锈钢产品，可针对PU、UV、PE、NC、氟碳漆，液态理石漆及各类水性漆等涂料连续自动喷漆

  • 板式家具

  • 办公家具

  • 橱柜门

  • 浴室柜

  • 展柜

  • 门窗

  • 装饰板

  • 塑料板

  • 铝塑板

  • 玻璃

  • 仿大理石

  • 不锈钢产品

产品结构

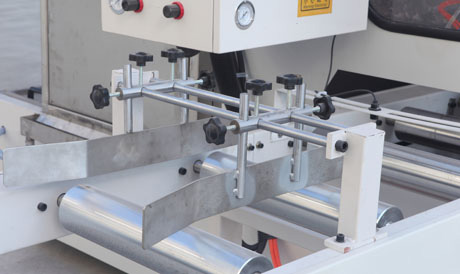

除尘机

1．刷辊抗磨损, 使用寿命长；

2．刷辊更换方便；

3．刷辊高度可调节；

4．有效的除尘罩通过一组吸管与吸尘装置相连；

5．采用压缩空气进一步吹尘系统，使清除粉尘更彻底；

6．清扫装置高度可调节。

流平机

1. 烘干区分为多段温控，每个控制段设有流风循环系统，每组风机能选择开启或关闭，独立排废装置，排废量可根据需求手动调节。每个烘区温度可单独设定。既有效的利用热能源，达到了省电的目的，同时又提高了工作效率。

2.保温材料选用保温和隔热岩棉， 保温层厚度为50mm，使之达到最佳保温效果。

3.温控系统采用具有PID功能的温控仪表，并配有专用温控模块，触发控制可控硅。控制进口加热管。具有加温速度快，温度精度高等特点。

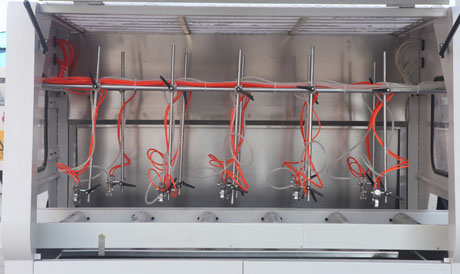

喷漆机

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

UV固化机

1.机器采用进口或国产汞灯或镓灯，进口反射板，具有强弱光选择装置。

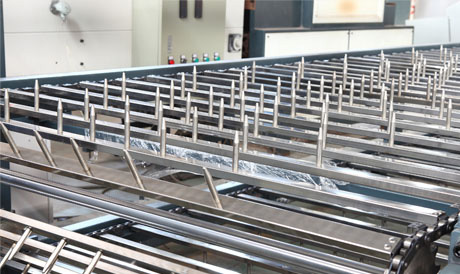

2.输送方式采用链条和不锈钢圆管，有无极调速并设有防偏稳定装置。

3.侧板，进出口遮光板加装防紫外线辐射隔膜，有自动风机降温功能。

加工流程

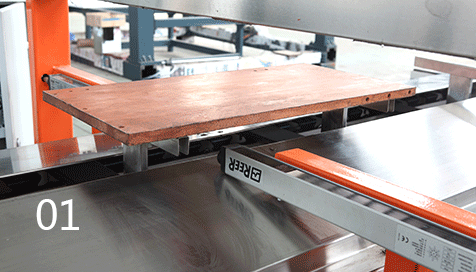

上料加工

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

01

除尘

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

02

自动扫描

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

03

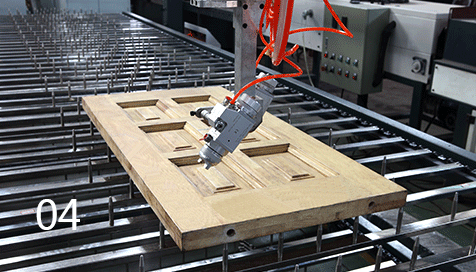

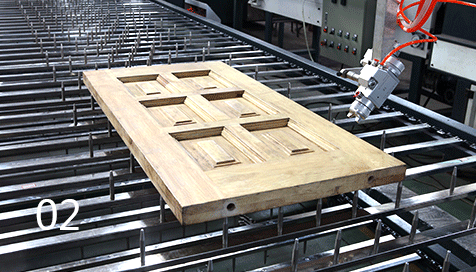

喷漆加工

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

04

流平

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

05

UV干燥

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

06

下料

1、本设备设有自动喷涂功能

2、本设备带自动检测功能，能检测产品的大小并生成自动喷漆程序。

3、可根据产品设定圆弧，喷边可提升喷涂。

4、可配成生产线使用，实现自动化喷漆。

5、沃顿公司自主开发的软件，智能化操作界面。

07

配线结构

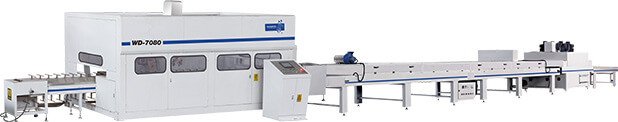

WD-7080UV喷漆线

  • 上料机
  • 除尘机
  • 自动扫描系统
  • 喷漆加工
  • 流平机
  • UV干燥机
  • 下料机

WD-7060PU喷漆线

  • 上料机
  • 除尘机
  • 自动扫描系统
  • 喷漆加工
  • 流平机
  • 下料机

WD-7030喷漆线

  • 上料机
  • 自动扫描系统
  • 喷漆加工
  • 下料机

产品细节

触摸科技之美

对喷涂技术的追求而秉承的创新态度，让沃顿成为全球优秀的数控喷漆品牌。精心合理的设计，到完美实现加工工艺，都无不体现了技术的革命性成功，苛刻技艺的不断超越，将创新融于实业，令生产线倍增价值的力量。

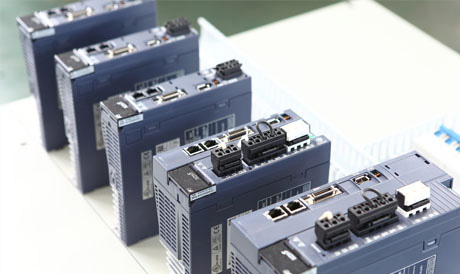

控制系统

智能化参数控制，让加工更直观精准。

由沃顿数控合作研发的自动化喷漆系统，具有优化工序结构，严格计算喷漆量输出等优点，从而大大加强智能化应用，减少油漆损耗，为用户在成本源头把控；可编程及实时调控既可实现大批量连续作业，又能针对个案实时调节；全套系统上手简易，无需额外技能培训

  • 自动红外线扫描

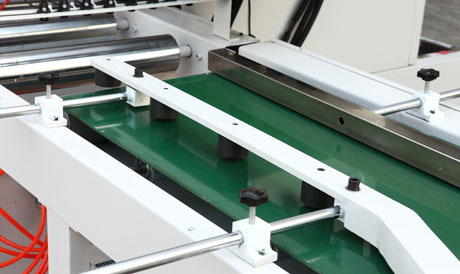

  • 精密装置

  • 精密装置

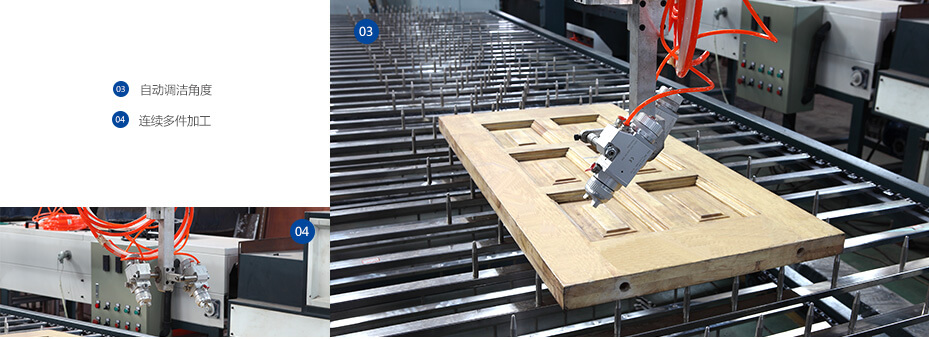

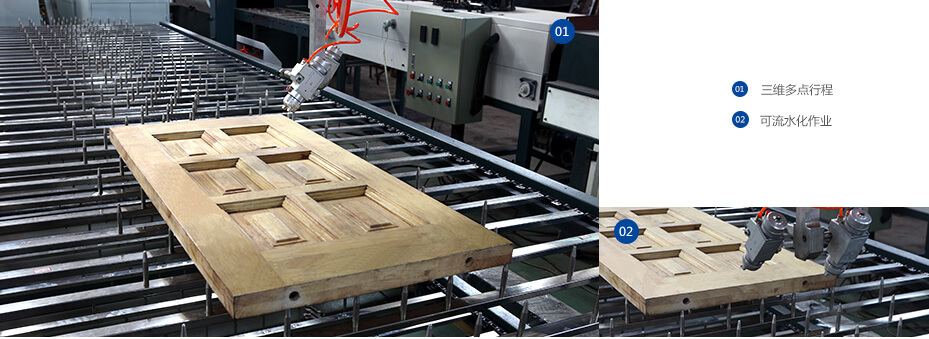

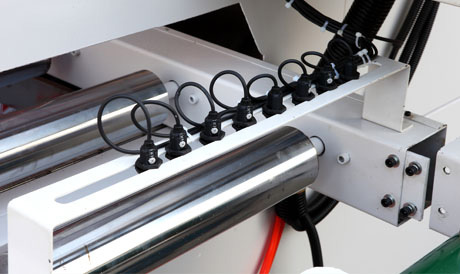

  • 自动喷漆装置

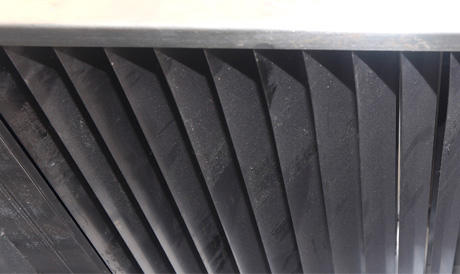

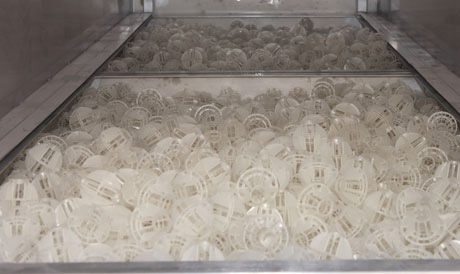

  • 过滤装置

  • 风干装置

  • 精密装置

  • 精密装置



产品参数

最大加工长度 2400mm 最小加工宽度 250mm
最大加工宽度 1200mm 安装功率 80-150KW
最大加工厚度 100mm 加工速度 600mm/sec
工作喷枪 2支 油漆种类 PU、UV水性漆（water panint）
最小加工长度 400mm
